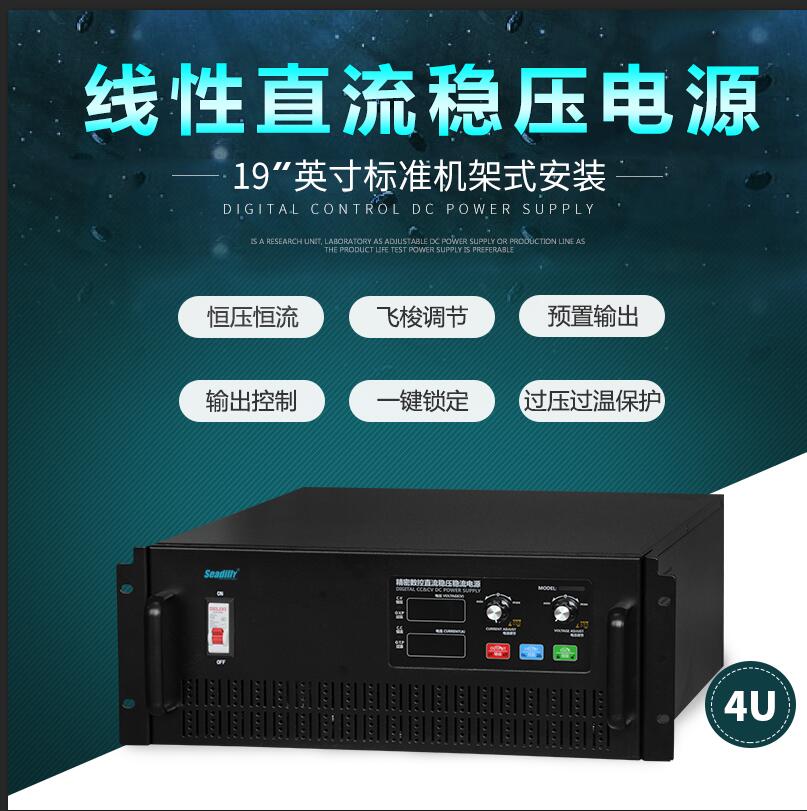

SDL-DH機架式直流穩壓電源

產品概述

性能特點

性能參數

產品陣容

應用領域

資料下載

SDL系列數顯直流穩流穩壓電源是高穩定度直流線性恒流及恒壓型直流穩定電源。具精度高、可靠性好、穩定度好、使用方便、輸出電流及電壓連續可調等優點。是高性能實驗室電源的代表。該系列電源采用了線性技術及無與倫比的調節性能，使其具備了非常低的輸出噪聲及優越的動態性能。

在產品測試、科研實驗等現場應用中，經常需要對電源進行各種控制，普通的電源產品功能單一，很難滿足用戶多功能應用的要求。采用增強型32位ARM核心微控制器，進口旋轉編碼開關調節電壓和電流的步進值?？深A先設定電壓和電流值輸出。

SDL系列大功率數字控制直流穩定電源，運用高速CPU處理器ARM32位的Cortex?-M3 CPU以提供精準的數字化測量; 產品性能卓越，是國內眾多客戶所需的最佳選擇，能提供高可靠性場所直流所需之要求，產品穩定性高，電壓/電流可模擬不同電壓連續輸出，和一般電源最大的不同點是輸入輸出隔離采用純線性制作方式,響應速度快、穩壓精度高、紋波電壓低；極低的電源開機與關機過沖尖峰，有效的保護負載受損。以及電壓 / 電流高速響應。

數字按鍵有設置、鎖定、輸出及可使用編碼開關進行快速增量和減量調節?？捎糜陔妷弘A躍遞增量或遞減量為1伏至0.1伏的快速設置，電流階躍遞增量或遞減量為1安至0.1安的快速設置。轉輪可一直使用或停用。

●19英寸標準機柜上架式安裝

●采用純線性制作方式，工頻變壓器隔離輸出

●響應速度快、穩壓精度高、低紋波和低噪音

●四位高可見度LED顯示電壓/電流值，高精度和高分辨率

●定電壓CV/定電流CC工作模式自動切換

●數位化可預置，按預先設置的電壓/電流值輸出

●直流輸出有開關控制、斷電保持記憶功能

●數字式操作按鍵聲光警示，帶鎖定功能，防誤操作

●采用飛梭旋鈕（數字編碼器）步進方式調節電壓/電流值，方便精準，360度旋轉經久耐用

●OVP過電壓保護、OCP過電流保護、OTP過熱保護和限電流

●關機自放電功能，關機后60秒內，內部電路電壓降至安全電壓

●溫度探測電路，由于風扇的停止或者環境溫度的升高，傳感器檢測到散熱器上的溫度上升到設置溫度，風扇開始運行。

輸入電壓		單相AC220V+/-10%
輸入頻率		50Hz / 60Hz
輸出功率		0-額定功率W 范圍內長期連續工作
輸出電壓范圍		0- V 范圍內連續可調
輸出電流范圍		0- A范圍內連續可調
工作方式		C.V 恒壓/C.C 恒流/穩壓穩流狀態自動轉換
輸出工作模式		以C.V恒壓模式或C.C恒定電流模式運行，具有自動交叉功能及通過發光二極管指示模式。
電壓/電流調節		調節旋鈕（編碼開關）設置對應的電壓（V）/電流（A）輸出值
預置		通過PRESET/預置鍵進入預設置狀態，調節旋轉預置輸出值；
直流輸出開關		輸出開啟時點亮，再次按下關閉輸出。
過壓保護		內置O.V.P過電壓保護
過溫保護		O.T.P設溫度保護
穩壓 性能	電壓調整率	≤ 0.1%
	負載調整率	≤ 0.1%
	紋波有效值	≤ 0.1%＋5mV
穩流 性能	電流調整率	≤ 0.1%
	負載調整率	≤ 0.1%
	紋波有效	≤ 0.1%＋20mA
電壓顯示		四位LED數碼管顯示
電壓顯示精度		0.1 V /顯示格式: 000.0V-199.9V；0000V-1999V；
電流顯示		四位LED數碼管顯示
電流顯示精度		0.1 A /顯示格式: 000.0A-199.9A；0000A-1999A
恒壓		C.V藍色LED指示燈
恒流		C.C黃色LED指示燈
過壓		O.V.P紅色LED指示燈
過溫		O.T.P紅色色LED指示燈
警示		蜂鳴器+LED指示燈結合聲光警示
保護性能		過壓、短路、過流、過熱保護
輸入方式		電源線 / 端子臺
輸出方式		接線柱：＋紅色 / －黑色 ?
環境溫度		-10℃-40℃
相對濕度		<90%
絕緣電阻		?≥5MΩ
散熱		智能溫控散熱
噪聲		60dB
海拔		1000M

、

型號規格	輸出參數		顯示分辨率		外形尺寸	重量(kg)
	輸出電壓	輸出電流	電壓	電流	寬×深×高mm
SDL15-50DH	0-15VDC	0-50A	0.1V	0.1A	430×460×176/4U	36
SDL15-60DH		0-60A	0.1V	0.1A	430×460×176/4U	38
SDL30-30DH	0-30VDC	0-30A	0.1V	0.1A	430×460×176/4U	43
SDL30-40DH		0-40A	0.1V	0.1A	430×460×176/4U	40
SDL30-50DH		0-50A	0.1V	0.1A	430×460×176/4U	45
SDL50-20DH	0-50VDC	0-20A	0.1V	0.1A	430×460×176/4U	37
SDL50-30DH		0-30A	0.1V	0.1A	430×460×176/4U	40
SDL50-40DH		0-40A	0.1V	0.1A	430×460×176/4U	45
SDL60-20DH	0~60VDC	0~20A	0.1V	0.1A	430×460×176/4U	39
SDL60-30DH		0~30A	0.1V	0.1A	430×460×176/4U	42
SDL100-05DH	0~100VDC	0~5A	0.1V	0.1A	430×460×176/4U	40
SDL100-10DH		0~10A	0.1V	0.1A	430×460×176/4U	45
SDL100-15DH		0~15A	0.1V	0.1A	430×460×176/4U	48
SDL120-05DH	0~120VDC	0~5A	0.1V	0.1A	430×460×176/4U	39
SDL120-10DH		0~10A	0.1V	0.1A	430×460×176/4U	45
SDL150-05DH	0~150VDC	0~05A	0.1V	0.1A	430×460×176/4U	42
SDL150-10DH		0~10A	0.1V	0.1A	430×460×176/4U	46
SDL150-15DH		0~15A	0.1V	0.1A	430×460×176/4U	48
SDL200-05DH	0~200VDC	0~5A	0.1V	0.1A	430×460×176/4U	49
SDL200-10DH		0~10A	0.1V	0.1A	430×460×176/4U	50
SDL200-15DH		0~15A	0.1V	0.1A	430×460×176/4U	52
SDL250-05DH	0~250VDC	0~5A	0.1V	0.1A	430×460×176/4U	50
SDL250-10DH		0~10A	0.1V	0.1A	430×460×176/4U	53
SDL300-03DH	0~300VDC	0~3A	0.1V	0.1A	430×460×176/4U	41
SDL300-05DH		0~5A	0.1V	0.1A	430×460×176/4U	46

電機類：電動車電機、電動車控制器、直流馬達測試老化等

電具類：LED測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等

汽車類：汽車電子、大功率直流電機、汽車電機控制器、車用燈光、汽車影音測試及老化等

電子器件類：電容器、電阻、繼電器、晶體管、傳感器等

顯示器類：顯示屏、液器屏、觸摸屏、車載DVD、手機顯示器等

電化學類：電解、電鍍、陽極氧化、有色金屬研究等

其他需要直流電源供應的產品測試及研發，如磁控管等。。。
