GP-R旋鈕式開關直流電源
GP-R旋鈕式開關直流電源
產品概述
性能特點
性能參數
產品陣容
應用領域
資料下載
GP-R旋鈕式直流穩壓開關電源采用先進的PWM技術和穩定可靠的電路拓?fù)浣Y(jié)構，并由高性能微電腦進行精密控制，電壓電流可以自主調節，輸出穩定，壽命長，性?xún)r(jià)比高。產品質量輕、尺寸小，運輸及使用都非常方便，被廣泛用于工業控制及電子產品的老化及測試等。
▲兼容直流、交流輸入
▲效率高、體積小、重量輕
▲恒流恒壓兩種輸出模式，可自由切換
▲具有過流、過熱、過壓多重保護電路
▲多圈精密電位器連續調節電壓電流，調節更加精準精確
▲穩壓精度高，內置硬件環路和單片機智能調節，自動負載波動調節
▲智能風扇，由單片機使用PID算法，計算風扇是否開啟
▲可用0~5V電壓控制電源輸出

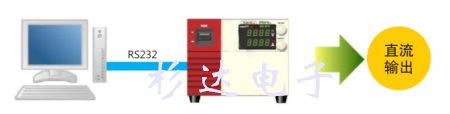

▲可根據要求增加通訊功能，實現遠程控制，提供RS232，RS485接口??
▲可提供各種標準尺寸機箱、19英寸標準機架式安裝方式。
?
?
??
??
輸入電壓
AC220V±10%，1φ/ AC380V±10%，3φ
輸入頻率
50Hz/60Hz±10%
輸出
輸出電壓：0-額定值；輸出電流：0-額定值 （近似0）
恒壓值連續可調范圍：0-V額定值
恒流值連續可調范圍：0-A額定值
穩壓穩流：
電壓電流值在1%額定值-101%額定值可調，穩壓穩流狀態自動轉換
穩壓
精度
?
源效應
≤0.2%額定值
負載效應
≤0.6%
時漂
≤0.3%額定值
溫漂
≤0.04%額定值/℃
穩流
精度
?
源效應
≤0.2%額定值
負載效應
≤0.7%
時漂
≤1%額定值
溫漂
≤0.04%額定值/℃
輸出
紋波
穩壓時
≤0.8%額定值+10mV
穩流時
≤1%額定值+10mA
電壓/流設定
十圈電位器（標配）；
輕觸按鍵設定? （選配）
通訊接口
RS232/ RS485
顯示方式
電壓電流表LED數碼管顯示（標配）；
顯示分辨率
LED：電壓表0.1V 電流表0.1A
顯示
誤差
電壓表
≤±1%±1個字(計量范圍）5%~50%額定值
電流表
≤±0.5%±1個字 （計量范圍)50%~100%額定值
效率
≥90%
短路保護
允許短路并報警
保護方式
過壓過流自動保護
冷卻方式
智能溫控散熱
工作方式
長期滿負荷連續工作
環境溫度
-20℃～+40℃
相對濕度
10﹪～90﹪?
|
輸入電壓
|
AC220V±10%，1φ/ AC380V±10%，3φ
|
|
|
輸入頻率
|
50Hz/60Hz±10%
|
|
|
輸出
|
輸出電壓：0-額定值；輸出電流：0-額定值 （近似0）
|
|
|
恒壓值連續可調范圍：0-V額定值
|
||
|
恒流值連續可調范圍：0-A額定值
|
||
|
穩壓穩流：
|
電壓電流值在1%額定值-101%額定值可調，穩壓穩流狀態自動轉換
|
|
|
穩壓
精度
?
|
源效應
|
≤0.2%額定值
|
|
負載效應
|
≤0.6%
|
|
|
時漂
|
≤0.3%額定值
|
|
|
溫漂
|
≤0.04%額定值/℃
|
|
|
穩流
精度
?
|
源效應
|
≤0.2%額定值
|
|
負載效應
|
≤0.7%
|
|
|
時漂
|
≤1%額定值
|
|
|
溫漂
|
≤0.04%額定值/℃
|
|
|
輸出
紋波
|
穩壓時
|
≤0.8%額定值+10mV
|
|
穩流時
|
≤1%額定值+10mA
|
|
|
電壓/流設定
|
十圈電位器（標配）；
|
|
|
輕觸按鍵設定? （選配）
|
||
|
通訊接口
|
RS232/ RS485
|
|
|
顯示方式
|
電壓電流表LED數碼管顯示（標配）；
|
|
|
顯示分辨率
|
LED：電壓表0.1V 電流表0.1A
|
|
|
顯示
誤差
|
電壓表
|
≤±1%±1個字(計量范圍）5%~50%額定值
|
|
電流表
|
≤±0.5%±1個字 （計量范圍)50%~100%額定值
|
|
|
效率
|
≥90%
|
|
|
短路保護
|
允許短路并報警
|
|
|
保護方式
|
過壓過流自動保護
|
|
|
冷卻方式
|
智能溫控散熱
|
|
|
工作方式
|
長期滿負荷連續工作
|
|
|
環境溫度
|
-20℃～+40℃
|
|
|
相對濕度
|
10﹪～90﹪?
|
|
|
型號
|
輸出電壓(V)
|
輸出電流(V)
|
尺寸
|
重量（Kg）
|
功率(W)
|
|
GP05100R
|
5
|
100
|
320×300×95
|
5.5
|
500
|
|
GP05200R
|
5
|
200
|
320×300×95
|
5.5
|
1000
|
|
GP1260R
|
12
|
60
|
320×300×95
|
5.5
|
7200
|
|
GP12100R
|
12
|
100
|
320×300×95
|
5.5
|
1200
|
|
GP12150R
|
12
|
150
|
430×350×88
|
9
|
1800
|
|
GP12300R
|
12
|
300
|
430×350×176
|
18
|
3600
|
|
GP3030R
|
30
|
30
|
320×300×95
|
5.5
|
900
|
|
GP3060R
|
30
|
60
|
320×300×95
|
5.5
|
1800
|
|
GP30100R
|
30
|
100
|
430×350×88
|
9
|
3000
|
|
GP30120R
|
30
|
120
|
430×350×88
|
9
|
3600
|
|
GP30200R
|
30
|
200
|
430×350×176
|
18
|
6000
|
|
GP30500R
|
30
|
500
|
430×350×440
|
45
|
15000
|
|
GP6030R
|
60
|
30
|
320×300×95
|
5.5
|
1800
|
|
GP6060R
|
60
|
60
|
430×350×88
|
9
|
3600
|
|
GP60100R
|
60
|
100
|
430×350×176
|
18
|
6000
|
|
GP60200R
|
60
|
200
|
430×350×440
|
45
|
12000
|
|
GP60300R
|
60
|
300
|
430×350×440
|
45
|
18000
|
|
GP12010R
|
120
|
10
|
320×300×95
|
5.5
|
1200
|
|
GP12050R
|
120
|
50
|
430×350×176
|
18
|
6000
|
|
GP120100R
|
120
|
100
|
430×350×440
|
45
|
12000
|
|
GP15010R
|
150
|
10
|
320×300×95
|
5.5
|
1500
|
|
GP15020R
|
150
|
20
|
430×350×88
|
9
|
3000
|
|
GP150100R
|
150
|
100
|
430×350×440
|
45
|
15000
|
|
GP22010R
|
220
|
10
|
320×300×95
|
5.5
|
2200
|
|
GP22080R
|
220
|
80
|
430×350×440
|
45
|
17600
|
|
GP3003R
|
300
|
3
|
320×300×95
|
5.5
|
900
|
|
GP30010R
|
300
|
10
|
430×350×88
|
9
|
3000
|
|
GP6003R
|
600
|
3
|
320×300×95
|
5.5
|
1800
|
|
GP10005R
|
1000
|
5
|
430×350×176
|
18
|
5000
|
▲主要應用于，電阻器廠電阻老化，直流電機廠電機磨合工序，汽車空調電機測試，電容器廠電容賦能，
▲電鍍廠電鍍工序，以及工廠，大專院校，實驗室等各種場合，并獲得用戶好評。
?
